一种后围总成建模方法、装置、电子设备及计算机可读存储介质与流程

本申请涉及白车身设计领域，特别涉及一种后围总成建模方法、装置、电子设备及计算机可读存储介质。

背景技术：

1、随着全球汽车工业的快速发展与市场竞争的日益激烈，工程师们面临着前所未有的挑战，其中之一便是如何在保证质量的同时，提升车辆的设计效率。

2、后围总成属于车辆白车身的一部分，后围总成位于后保险杠内侧，其用于连接左右后侧围、后地板以及后纵梁末端，在相关技术中，后围总成的建模过程一般依赖于设计师的反复试错，每当新开项目时，需要大量的时间去重新构建模型，拖慢研发进度。

技术实现思路

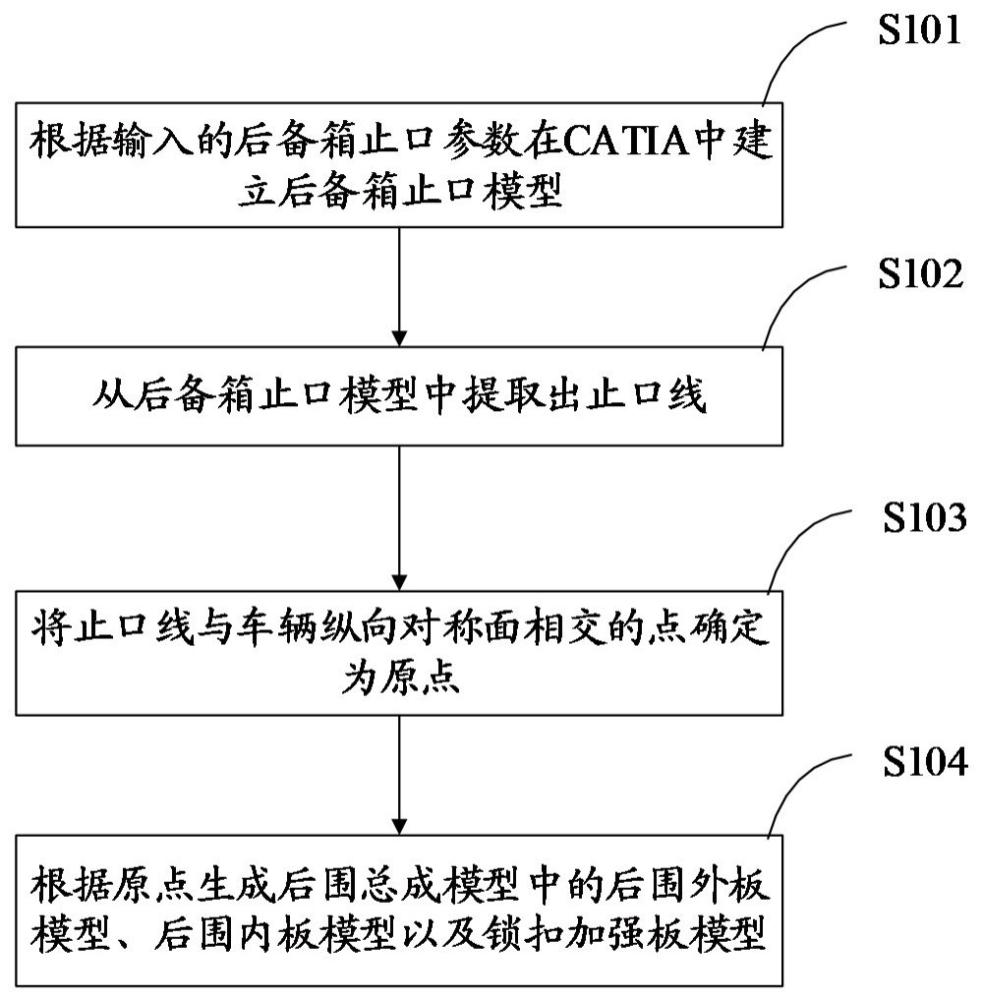

1、有鉴于此，本申请提供了一种后围总成建模方法，能够提高后围总成建模效率，方法包括：

2、根据输入的后备箱止口参数在catia中建立后备箱止口模型。

3、从后备箱止口模型中提取出止口线。

4、将止口线与车辆纵向对称面相交的点确定为原点。

5、根据原点生成后围总成模型中的后围外板模型、后围内板模型以及锁扣加强板模型。

6、可选择地，根据原点生成后围总成模型中的后围外板模型、后围内板模型以及锁扣加强板模型包括：

7、根据原点生成边界面。

8、利用边界面对后备箱止口模型进行分割，得到止口原始面。

9、根据原点以及止口原始面生成后围外板模型中的外板密封面和外板支撑面。

10、可选择地，根据原点生成后围总成模型中的后围外板模型、后围内板模型以及锁扣加强板模型还包括：

11、根据边界面生成修边面。

12、利用修边面对后围外板模型进行修边处理。

13、可选择地，根据原点生成后围总成模型中的后围外板模型、后围内板模型以及锁扣加强板模型还包括：

14、根据原点生成后围外板模型中的外板筋特征和外板孔特征。

15、可选择地，根据原点生成后围总成模型中的后围外板模型、后围内板模型以及锁扣加强板模型还包括：

16、根据原点生成后围外板模型中与后围内板模型相关联的第一关联面。

17、可选择地，根据原点生成后围总成模型中的后围外板模型、后围内板模型以及锁扣加强板模型还包括：

18、根据原点以及第一关联面生成后围内板模型中的内板密封面、内板支撑面、内板筋特征和内板孔特征。

19、可选择地，根据原点生成后围总成模型中的后围外板模型、后围内板模型以及锁扣加强板模型还包括：

20、根据原点生成后围外板模型中与锁扣加强板模型相关联的第二关联面，以及后围内板模型中与锁扣加强板模型相关联的第三关联面。

21、可选择地，根据原点生成后围总成模型中的后围外板模型、后围内板模型以及锁扣加强板模型还包括：

22、根据原点、第二关联面，以及第三关联面生成锁扣加强板模型。

23、本申请还提供了一种后围总成建模装置，装置包括：

24、建立模块，被配置为根据输入的后备箱止口参数在catia中建立后备箱止口模型。

25、提取模块，被配置为从后备箱止口模型中提取出止口线。

26、原点模块，被配置为将止口线与车辆纵向对称面相交的点确定为原点。

27、生成模块，被配置为根据原点生成后围总成模型中的后围外板模型、后围内板模型以及锁扣加强板模型。

28、本申请还提供了一种电子设备，包括存储器、处理器以及存储在存储器中并可在处理器上运行的计算机程序，处理器执行计算机程序时实现前述的后围总成建模方法。

29、本申请还提供了一种计算机可读存储介质，其特征在于，计算机可读存储介质存储有计算机程序，计算机程序被处理器执行时实现前述的后围总成建模方法。

30、采用本申请提供的后围总成建模方法，先根据输入的后备箱止口参数在catia中建立后备箱止口模型，然后从后备箱止口模型中提取出止口线并将止口线与车辆纵向对称面相交的点确定为原点，将这个原点作为后续生成后围总成模型的基准点，从而通过原点的具体位置直接确定后围总成的面特征、筋特征和孔特征的具体位置和形状，并最终根据原点生成后围总成模型中的后围外板模型、后围内板模型以及锁扣加强板模型。本申请提供的后围总成建模方法相当于预先为后围总成模型和后备箱止口之间建立了预设的对应关系，在输入新的后备箱止口参数后，则会自动刷新出最新的后围总成模型，提升了后围总成建模的效率。

1.一种后围总成建模方法，其特征在于，所述方法包括：

2.根据权利要求1所述的后围总成建模方法，其特征在于，所述根据所述原点生成后围总成模型中的后围外板模型、后围内板模型以及锁扣加强板模型包括：

3.根据权利要求2所述的后围总成建模方法，其特征在于，所述根据所述原点生成后围总成模型中的后围外板模型、后围内板模型以及锁扣加强板模型还包括：

4.根据权利要求1所述的后围总成建模方法，其特征在于，所述根据所述原点生成后围总成模型中的后围外板模型、后围内板模型以及锁扣加强板模型还包括：

5.根据权利要求1所述的后围总成建模方法，其特征在于，所述根据所述原点生成后围总成模型中的后围外板模型、后围内板模型以及锁扣加强板模型还包括：

6.根据权利要求5所述的后围总成建模方法，其特征在于，所述根据所述原点生成后围总成模型中的后围外板模型、后围内板模型以及锁扣加强板模型还包括：

7.根据权利要求6所述的后围总成建模方法，其特征在于，所述根据所述原点生成后围总成模型中的后围外板模型、后围内板模型以及锁扣加强板模型还包括：

8.根据权利要求7所述的后围总成建模方法，其特征在于，所述根据所述原点生成后围总成模型中的后围外板模型、后围内板模型以及锁扣加强板模型还包括：

9.一种后围总成建模装置，其特征在于，所述装置包括：

10.一种电子设备，其特征在于，包括存储器、处理器以及存储在所述存储器中并可在所述处理器上运行的计算机程序，所述处理器执行所述计算机程序时实现权利要求1-8任一项所述的后围总成建模方法。

11.一种计算机可读存储介质，其特征在于，所述计算机可读存储介质存储有计算机程序，所述计算机程序被处理器执行时实现权利要求1-8任一项所述的后围总成建模方法。
