一种用于三形态互通系统的分面料养护模块及控制方法与流程

本发明涉及衣物养护设备，尤其涉及一种具有分仓物理隔离、分面料差异化养护、车家双功率切换及系统堆叠对接能力的用于三形态互通系统的分面料养护模块。

背景技术：

1、随着高端面料衣物保有量增加，衣物养护需求从"整柜处理"向"精细分管"转变，现有技术存在以下问题：

2、（1）现有衣物护理机均为整柜挂式单仓处理，真丝、羊绒、运动服混置同一腔体，交叉感染且养护程序无法分别设定；

3、（2）整柜护理机依赖摆动衣架或气流喷射实现护理，机构复杂、成本高企，且相关机构已被国外厂商大量专利布局，跟进风险高；

4、（3）现有智能衣柜虽已出现设置多个存储单元、获取衣物属性信息并按属性分别控制各存储单元温湿度的方案，但每个存储单元均需配置独立的温湿度调节模块，成本高、体积大，且为固定式柜体不可移动，车载出行场景下衣物养护完全缺失，车与家两端设备互不通用，也无法与模块化收纳系统堆叠组合；

5、（4）不同面料对温湿度敏感性差异大，真丝高温高湿易发黄、羊绒易虫蛀、运动面料易滋生细菌，单一养护环境无法兼顾；

6、（5）现有除湿袋、防虫木块等被动耗材无任何主动管理能力，吸饱失效后用户难以察觉。

7、因此，需要一种分面料物理隔离养护、车家两用且可接入互通系统单元族的分面料养护模块。

技术实现思路

1、本发明的目的在于提供一种用于三形态互通系统的分面料养护模块，以解决现有技术中混仓养护、机构专利风险高、每仓独立模块成本高且车家两端不通用、单一环境无法兼顾多面料以及被动耗材无主动管理能力的技术问题。

2、为实现上述目的，本发明采用如下技术方案：

3、一种用于三形态互通系统的分面料养护模块，包括模块壳体、至少三个物理隔离分仓、各仓温湿度传感器、养护风道组件、控制单元和双功率电源接口；控制单元按各仓面料类型调用目标温湿度区间并驱动养护风道组件分别维持；车载直流供电时以低功耗档运行，居家交流供电时以全功能档运行；模块壳体底面设锁合接口与三形态互通系统标准单元堆叠锁合。

4、本发明还提供分面料养护控制方法：获取面料类型→查询养护程序确定目标区间→采集实时温湿度并分别送风调节→按供电来源切换运行档位。

5、与现有技术相比，本发明的有益效果包括：

6、1、多个分仓物理隔离，真丝、羊绒、运动服分仓收纳，避免交叉污染，各仓养护环境独立设定；

7、2、以风道调温调湿替代摆动衣架与气流喷射机构，绕开国外厂商密集布局的护理机构专利，机构简单可靠；

8、3、双功率电源接口与标准锁合接口使同一模块在车载低功耗档与居家全功能档间切换，并可堆叠接入互通系统单元族，车家两端通用；

9、4、控制单元按面料类型维持各仓目标温湿度区间，真丝防发黄、羊绒防虫蛀、运动衣抑菌，实现分面料精细养护；

10、5、主动式传感与风道管理取代被动耗材，各仓环境状态可监测、可提醒，避免耗材失效无感知；

11、6、分仓隔离、分面料程序与双功率切换三者形成协同效应：物理隔离使差异化程序得以落地，差异化程序使各面料获得适配环境，双功率切换使该能力随车到家连续覆盖；且共享主风道经换向阀对各仓分时送风，以一套风道组件替代每仓独立温湿度模块，较现有多单元独立模块方案显著降低成本与体积，三者协同解决了高端面料衣物"家-车-家"全链路精细养护的问题，这是整柜护理机与被动耗材组合无法实现的。

1.一种用于三形态互通系统的分面料养护模块，其特征在于，包括：

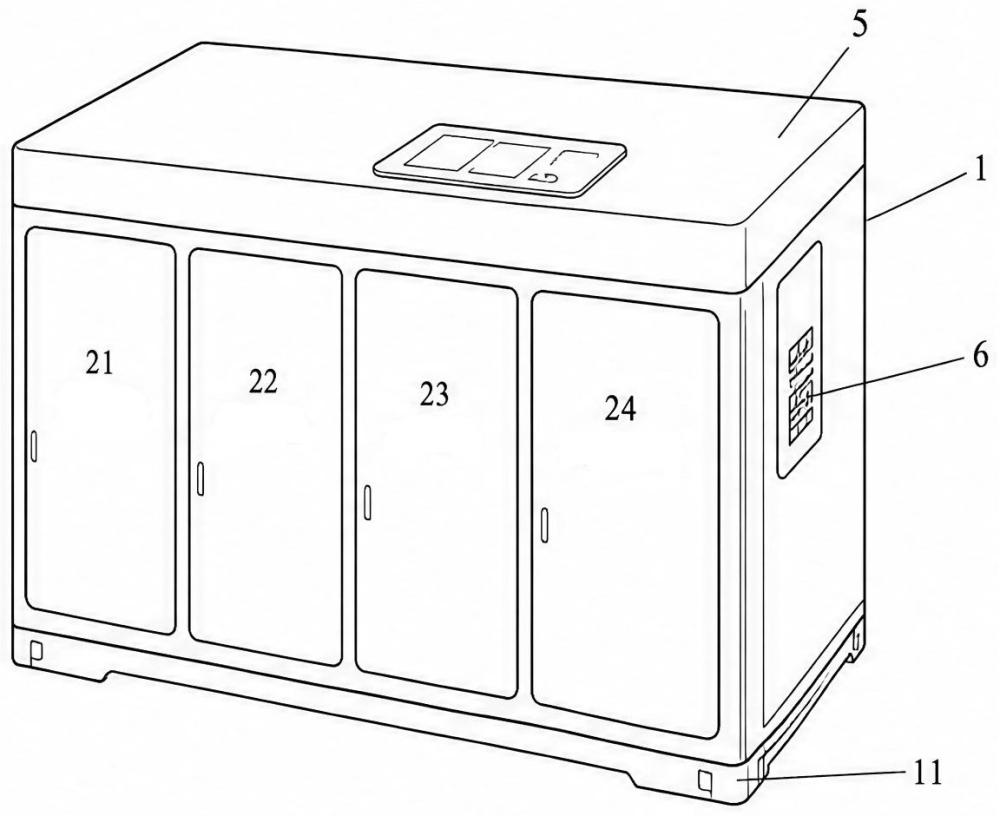

2.根据权利要求1所述的分面料养护模块，其特征在于，所述分仓为四个，分别为真丝仓、羊绒仓、棉麻仓和运动衣仓，相邻所述分仓之间设有隔板，各所述分仓设有独立仓门，所述仓门边缘设有密封条。

3.根据权利要求1所述的分面料养护模块，其特征在于，所述养护风道组件包括主风道、微型风机和换向阀，所述微型风机设于所述主风道内，所述主风道经所述换向阀可选择地连通各所述分仓，以对各所述分仓分时送风。

4.根据权利要求3所述的分面料养护模块，其特征在于，所述养护风道组件还包括半导体制冷片和ptc加热体，所述半导体制冷片的冷端与热端分别设于所述主风道的除湿段与回热段，所述ptc加热体设于所述主风道的加热段。

5.根据权利要求2所述的分面料养护模块，其特征在于，所述目标温湿度区间包括：真丝仓温度18°c至24°c、相对湿度40%至50%；羊绒仓相对湿度40%至55%；棉麻仓相对湿度45%至60%；运动衣仓相对湿度低于50%。

6.根据权利要求1所述的分面料养护模块，其特征在于，所述低功耗档为仅运行所述温湿度传感器与间歇式风循环，所述全功能档为调温、调湿与换气全部功能运行。

7.根据权利要求1所述的分面料养护模块，其特征在于，所述锁合接口包括设于所述模块壳体底面的承插凸台与弹性锁扣，所述承插凸台与所述标准单元顶面的承插凹槽对位插接，所述弹性锁扣锁定或解锁所述承插凸台。

8.根据权利要求2所述的分面料养护模块，其特征在于，还包括负离子发生器，所述负离子发生器设于所述养护风道组件的出风路径上并与所述控制单元电连接，所述控制单元在运动衣仓养护时启动所述负离子发生器进行抑菌处理，并控制所述养护风道组件对所述羊绒仓周期性换气。

9.根据权利要求4所述的分面料养护模块，其特征在于，所述养护风道组件的除湿段下方设有集水盒，所述集水盒可抽拉地设于所述模块壳体底部。

10.根据权利要求1所述的分面料养护模块，其特征在于，还包括无线通信模块，所述无线通信模块与所述控制单元电连接并用于与移动终端通信，所述控制单元通过所述无线通信模块接收面料设定指令与程序更新，并推送各所述分仓的温湿度状态。

11.一种分面料养护控制方法，其特征在于，应用于如权利要求1至10任一项所述的分面料养护模块，所述方法包括以下步骤：

12.根据权利要求11所述的分面料养护控制方法，其特征在于，所述分面料养护模块为如权利要求3至10任一项所述的分面料养护模块；步骤（4）中所述低功耗档包括：保留各所述分仓的温湿度采集，关闭调温功能，仅按预设间隔启动微型风机进行间歇式换气。

13.根据权利要求11所述的分面料养护控制方法，其特征在于，所述分面料养护模块为如权利要求3至10任一项所述的分面料养护模块；步骤（3）中所述送风为分时送风：控制换向阀依次导通主风道与各所述分仓，按各所述分仓的温湿度偏差排序确定送风优先级。

14.一种如权利要求1至10任一项所述的分面料养护模块的使用方法，其特征在于，包括以下步骤：将不同面料的衣物分类放入各所述分仓并关闭仓门；设定各所述分仓的面料类型；选择车载档或居家档供电；所述分面料养护模块自动维持各所述分仓的目标温湿度区间；取出衣物时分类取放；其中，在车载低功耗档下，所述控制单元按各所述分仓的温湿度偏差排序确定换向阀的送风优先级，优先调节偏差最大的所述分仓。
